Referens: AK-249-25
Levereras 1000 st i en förpackning och kan ej delas

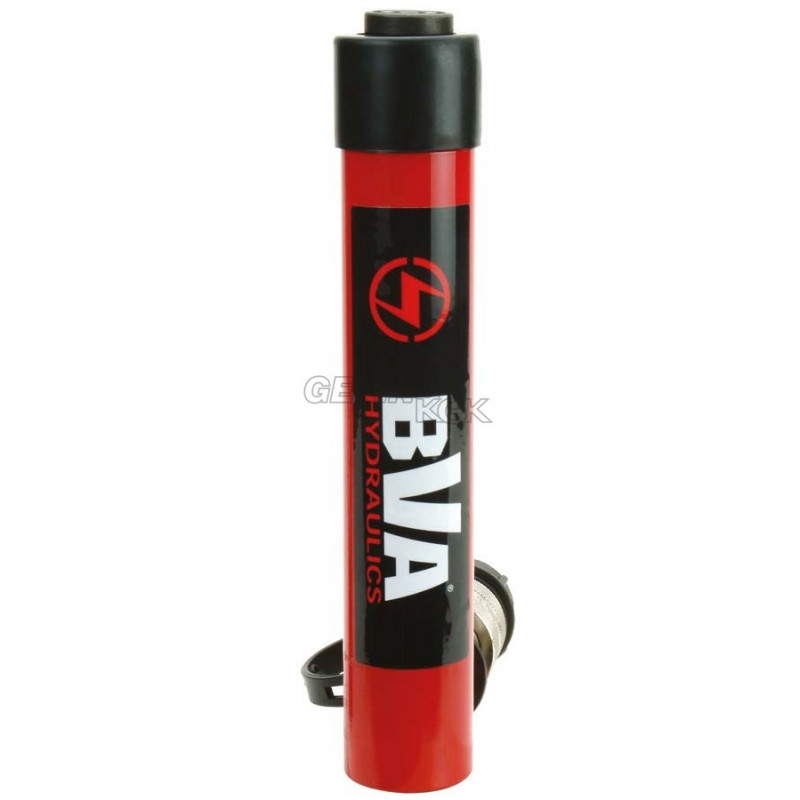

BVA Hydraulics enkelverkande cylinder på 15 ton och slaglängd 203 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.
| Kapacitet | 15 ton / 141 kN |
| Slaglängd | 203 mm |
| Effektiv cylinderarea | 20,3 cm² |
| Oljevolym | 411 cm³ |
| Vikt | 7,8 kg |
| A. Bygghöjd / Min. höjd | 321 mm |
| B. Max höjd | 524 mm |
| C. Cylinderns inner Ø | 51 mm |
| D. Cylinderns ytter Ø | 70 mm |
| E. Kolvstångens Ø | 41 mm |
| F. Sadelns ytter Ø | 38 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 25 mm |
| H. Utvändig gänga på cylinderrör | 2¾” -16UN |
| L. Längd utvändig gänga på cylinderrör | 30 mm |
| J. Kolvstångsgänga | 1″-8UNC |
| K. Längd kolvstångsgänga | 25 mm |
| X. Håldelning | 48 mm |
| Y. Gänga | 3/8″ -16UNC |
| Z. Gängans djup | 13 mm |
| Art. nr | Benämning | |
|---|---|---|
 |
10CEB15 | CYLINDERFÄSTE 15 TON |
 |
10CB15 | CYLINDERFOT 15 TON |
 |
10CEP15 | KOLVFÄSTE 15 TON |
 |
10SD15 | SADEL 15 TON |
 |
10SDT15 | SADEL MED TILT 15 TON |
| Art. nr | Benämning | |
|---|---|---|
 |
10H1539901108 | PACKNINGSSATS H1501 H1502 |
