Referens: AK-249-25
Levereras 1000 st i en förpackning och kan ej delas

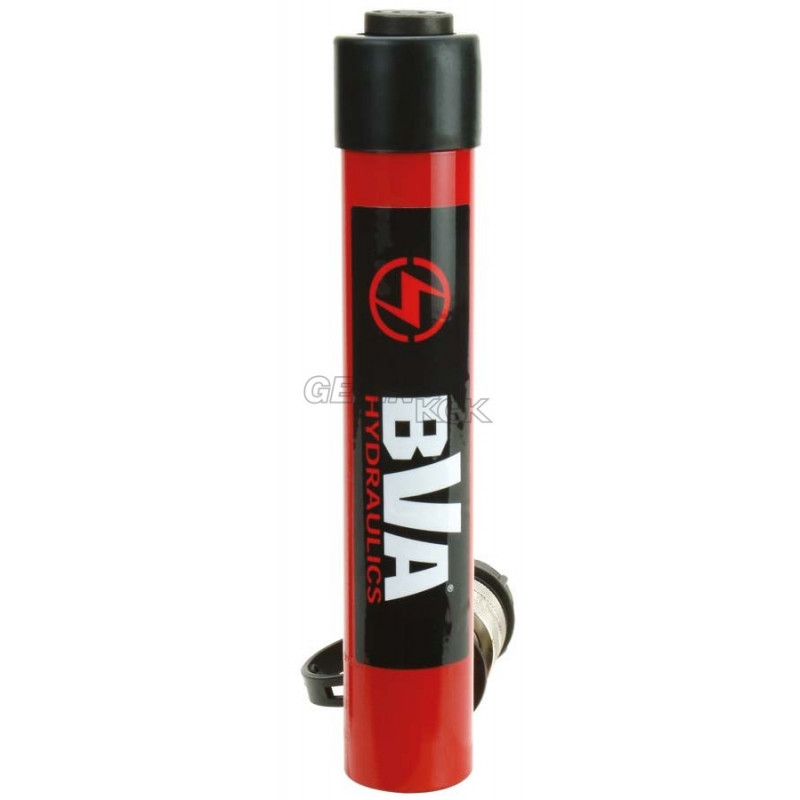

BVA Hydraulics enkelverkande cylinder på 25 ton och slaglängd 51 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.
| Kapacitet | 25 ton / 232 kN |
| Slaglängd | 51 mm |
| Effektiv cylinderarea | 33,2 cm² |
| Oljevolym | 170 cm³ |
| Vikt | 6,4 kg |
| A. Bygghöjd / Min. höjd | 168 mm |
| B. Max höjd | 219 mm |
| C. Cylinderns inner Ø | 65 mm |
| D. Cylinderns ytter Ø | 85 mm |
| E. Kolvstångens Ø | 57 mm |
| F. Sadelns ytter Ø | 50 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 25 mm |
| H. Utvändig gänga på cylinderrör | 3 5/16″-12N |
| L. Längd utvändig gänga på cylinderrör | 49 mm |
| J. Kolvstångsgänga | 1½”-16UNC |
| K. Längd kolvstångsgänga | 30 mm |
| X. Håldelning | 59 mm |
| Y. Gänga | ½” -13UNC |
| Z. Gängans djup | 19 mm |
| Art. nr | Benämning | |
|---|---|---|
 |
10CEB25 | CYLINDERFÄSTE 25 TON |
 |
10CB25 | CYLINDERFOT 25 TON |
 |
10CEP25 | KOLVFÄSTE 25 TON |
 |
10SD25 | SADEL 25 TON |
 |
10SDT25 | SADEL MED TILT 25 TON |
| Art. nr | Benämning | |
|---|---|---|
 |
10H2539902108 | PACKNINGSSATS H2501 H2502 |
