Referens: AK-249-25
Levereras 1000 st i en förpackning och kan ej delas
Banner

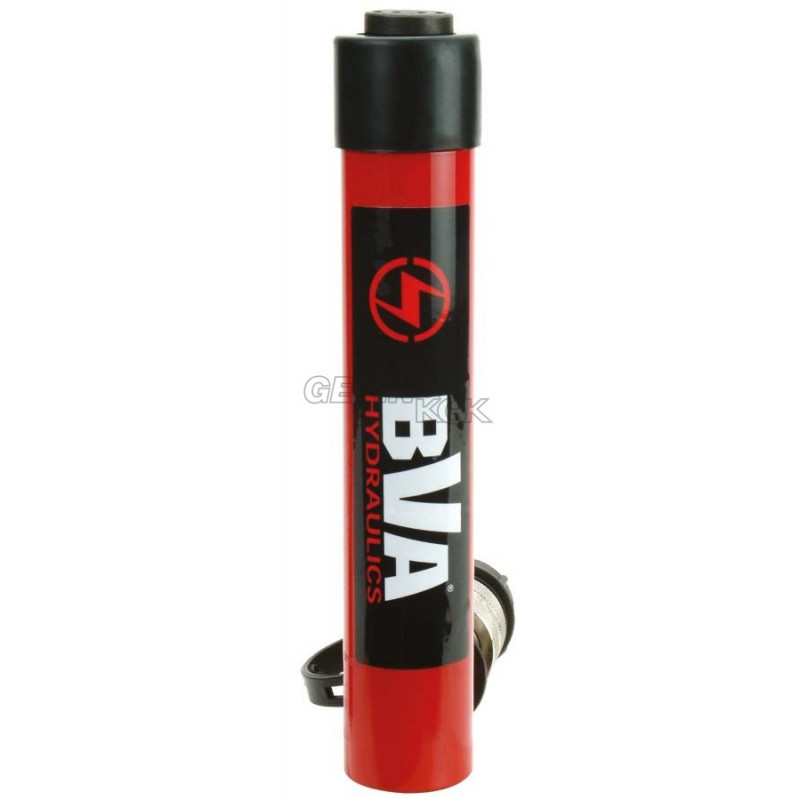

BVA Hydraulics enkelverkande cylinder på 10 ton och slaglängd 304 mm. Arbetstryck 700 bar. Gänga på cylinderröret samt 2 st gängade hål i botten.
| Kapacitet | 10 ton / 101 kN |
| Slaglängd | 304 mm |
| Effektiv cylinderarea | 14,5 cm² |
| Oljevolym | 439 cm³ |
| Vikt | 6,8 kg |
| A. Bygghöjd / Min. höjd | 403 mm |
| B. Max höjd | 707 mm |
| C. Cylinderns inner Ø | 43 mm |
| D. Cylinderns ytter Ø | 57 mm |
| E. Kolvstångens Ø | 38 mm |
| F. Sadelns ytter Ø | 35 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 20 mm |
| H. Utvändig gänga på cylinderrör | 2¼” -14UN |
| L. Längd utvändig gänga på cylinderrör | 30 mm |
| J. Kolvstångsgänga | 1″-8UNC |
| K. Längd kolvstångsgänga | 20 mm |
| X. Håldelning | 40 mm |
| Y. Gänga | 5/16″ -18UNC |
| Z. Gängans djup | 14 mm |
| Art. nr | Benämning | |
|---|---|---|
 |
10CEB10 | CYLINDERFÄSTE 10 TON |
 |
10CB10 | CYLINDERFOT 10 TON |
 |
10CEP15 | KOLVFÄSTE 15 TON |
 |
10SD10 | SADEL 10 TON |
 |
10HTD10 | SADEL GÄNGAD |
 |
10SDT10 | SADEL MED TILT 10 TON |
| Art. nr | Benämning | |
|---|---|---|
 |
10H1039901103 | PACKNINGSSATS H1006 H1008 |
