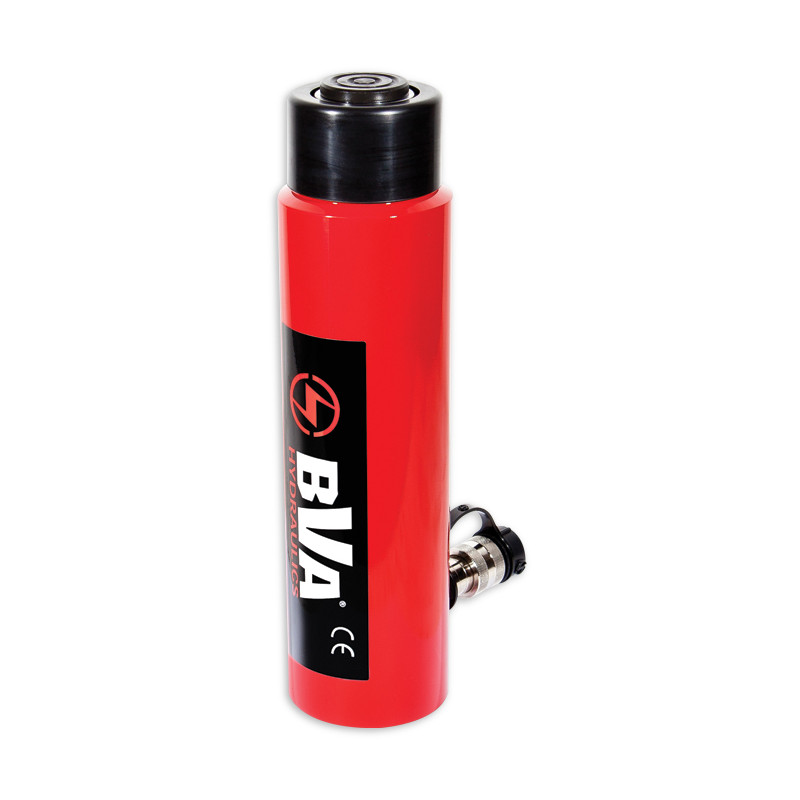

BVA Hydraulics enkelverkande cylinder på 30 ton och slaglängd 210 mm. Arbetstryck 700 bar. Gänga på cylinderröret.
| Kapacitet | 30 ton / 287 kN |
| Slaglängd | 210 mm |
| Effektiv cylinderarea | 41,9 cm² |
| Oljevolym | 879 cm³ |
| Vikt | 18,5 kg |
| A. Bygghöjd / Min. höjd | 387 mm |
| B. Max höjd | 597 mm |
| C. Cylinderns inner Ø | 73 mm |
| D. Cylinderns ytter Ø | 102 mm |
| E. Kolvstångens Ø | 57 mm |
| F. Sadelns ytter Ø | 50 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 50 mm |
| H. Utvändig gänga på cylinderrör | 3 5/16″-12N |
| L. Längd utvändig gänga på cylinderrör | 49 mm |
| J. Kolvstångsgänga | 1½”-16UNC |
| K. Längd kolvstångsgänga | 30 mm |
| X. Håldelning | 56 mm |
| Y. Gänga | ½” -13UNC |
| Z. Gängans djup | 19 mm |
| Art. nr | Benämning | |
|---|---|---|
 |
10LH30T40 | BÄRHANDTAG BVA |
 |
10SDT25 | SADEL MED TILT 25 TON |
| Art. nr | Benämning | |
|---|---|---|
 |
10H3039901109 | PACKNINGSSATS H3008 |
