Referens: AK-249-25
Levereras 1000 st i en förpackning och kan ej delas

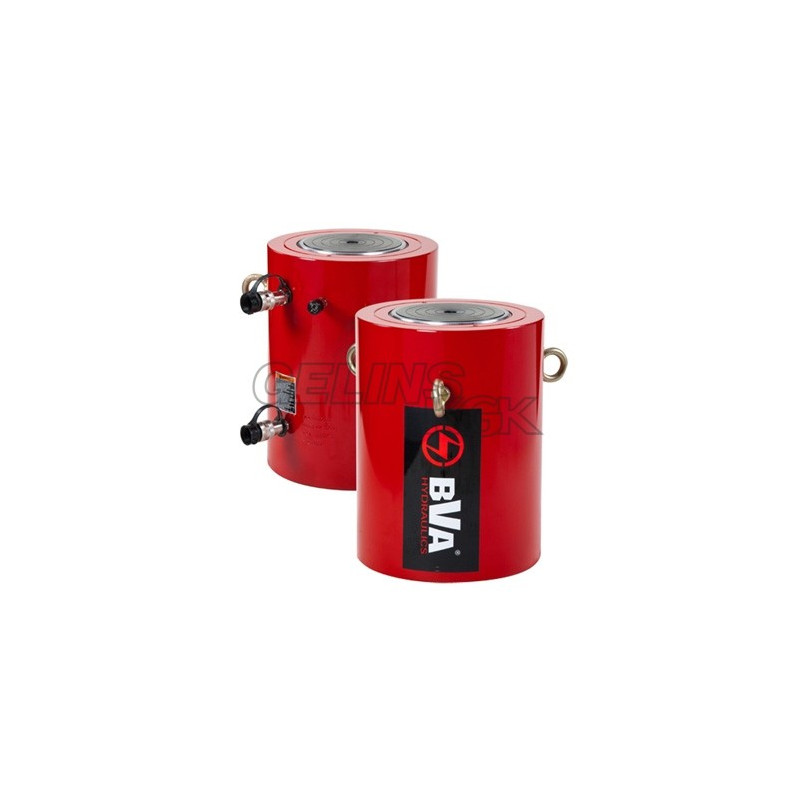

BVA Hydraulics högtonnage cylindrar är lämpliga att använda där utrymmet är begränsat.
| Kapacitet | 500 ton / 5016 kN |
| Slaglängd | 150 mm |
| Max cylinder kapacitet Tryck | 566,3 ton |
| Max cylinder kapacitet Drag | 192,0 ton |
| Effektiv cylinderarea Tryck | 730,7 cm² |
| Effektiv cylinderarea Drag | 247,7 cm² |
| Oljevolym Tryck | 10959 cm³ |
| Oljevolym Drag | 3713 cm³ |
| Vikt | 479,9 kg |
| A. Bygghöjd / Min. höjd | 519 mm |
| B. Max höjd | 669 mm |
| C. Cylinderns inner Ø | 305 mm |
| D. Cylinderns ytter Ø | 400 mm |
| E. Kolvstångens Ø | 248 mm |
| F. Sadelns ytter Ø | 228 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 114 mm |
| H. Avstånd cylindertoppen till oljeutlopp | 135 mm |
| X. Håldelning | 250 mm |
| Y. Bottenmonteringshål gänga | M24 |
| Z. Bottenmonteringshål djup | 38 mm |
Referens: 10HDG100012
HÖGTONNAGECYLINDER DUBBELVERKANDE BVA Hydraulics högtonnage cylindrar är lämpliga att använda där utrymmet är begränsat.
