Referens: AK-249-25
Levereras 1000 st i en förpackning och kan ej delas
Banner

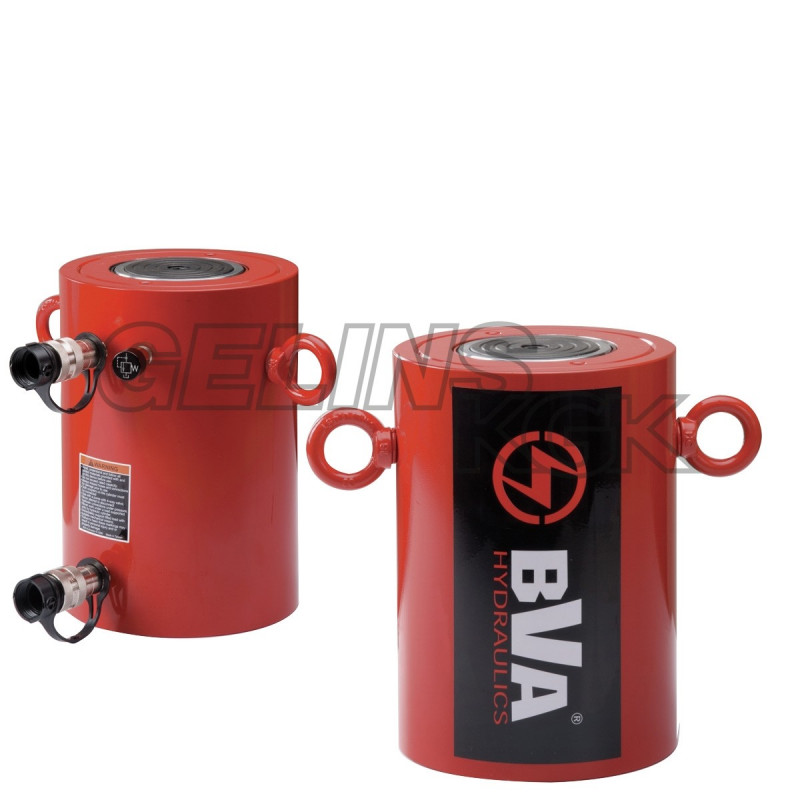

BVA Hydraulics högtonnage cylindrar är lämpliga att använda där utrymmet är begränsat.
| Kapacitet | 150 ton / 1374 kN |
| Slaglängd | 100 mm |
| Max cylinder kapacitet Tryck | 152,2 ton |
| Max cylinder kapacitet Drag | 78,5 ton |
| Effektiv cylinderarea Tryck | 196,3 cm² |
| Effektiv cylinderarea Drag | 101,3 cm² |
| Oljevolym Tryck | 1963 cm³ |
| Oljevolym Drag | 1013 cm³ |
| Vikt | 55,3 kg |
| A. Bygghöjd / Min. höjd | 246 mm |
| B. Max höjd | 346 mm |
| C. Cylinderns inner Ø | 158 mm |
| D. Cylinderns ytter Ø | 205 mm |
| E. Kolvstångens Ø | 110 mm |
| F. Sadelns ytter Ø | 94 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 61 mm |
| H. Avstånd cylindertoppen till oljeutlopp | 56 mm |
| X. Håldelning | 130 mm |
| Y. Bottenmonteringshål gänga | M12 |
| Z. Bottenmonteringshål djup | 22 mm |
| Art. nr | Benämning | |
|---|---|---|
 |
10SDTG150 | SADEL MED TILT 150 TON |
Referens: 10HDG100012
HÖGTONNAGECYLINDER DUBBELVERKANDE BVA Hydraulics högtonnage cylindrar är lämpliga att använda där utrymmet är begränsat.
