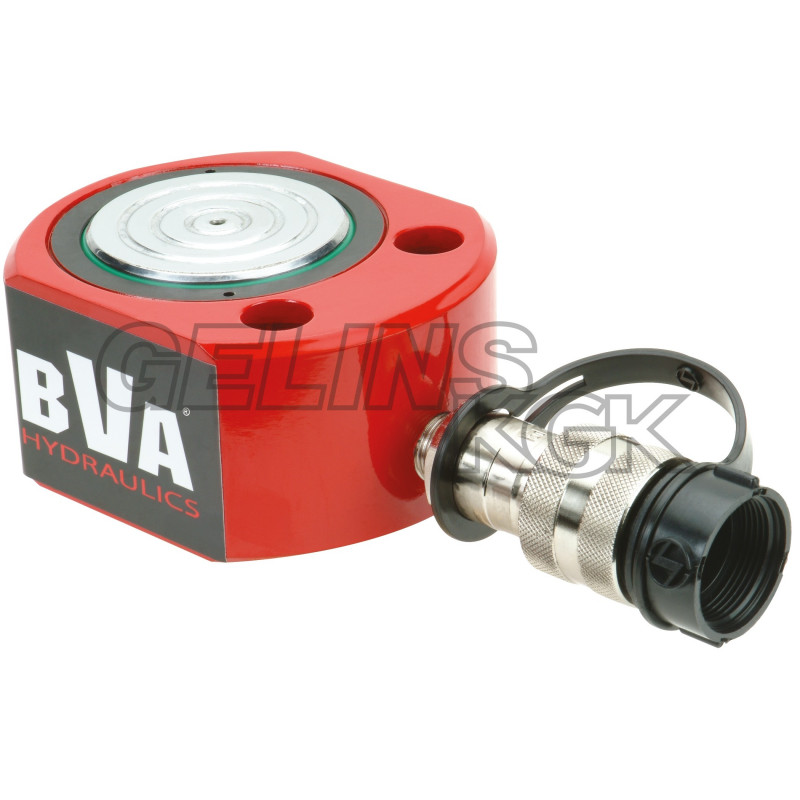

BVA Hydraulics enkelverkande cylinder på 30 ton (287kN) och slaglängd 13 mm. Arbetstryck 700 bar.
En flat cylinder är väldigt bra i små utrymmen.
| Kapacitet | 30 ton / 287 kN |
| Slaglängd | 13 mm |
| Effektiv cylinderarea | 41,9 cm² |
| Oljevolym | 54 cm³ |
| Vikt | 4,4 kg |
| A. Bygghöjd / Min. höjd | 59 mm |
| B. Max höjd | 72 mm |
| C. Cylinderns inner Ø | 73 mm |
| D. Cylinderns ytter mått | 117×97 mm |
| E. Kolvstångens Ø | 64 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 20 mm |
| L. Avstånd kolv till botten | 48 mm |
| M. Avstånd kolv till bottenmonteringshål | 44 mm |
| X. Hål gängstigning | 52 mm |
| Y. Hål Ø | 10 mm |
| V. Borrförsänkning Ø | 16 mm |
| U. Borrförsänkning djup | 11 mm |
Referens: 10HF3005B
FLAT CYLINDER 30 TON SET Set med flat lågbyggd cylinder 30 ton och tre distanser. Lyfthöjd 13 mm. Distanser 10, 20 och 40 mm. Förpackat i gjuten plastlåda. Används med fördel i trånga utrymmen. Cylindern är påbyggbar med distanser för största möjliga flexibilitet.
