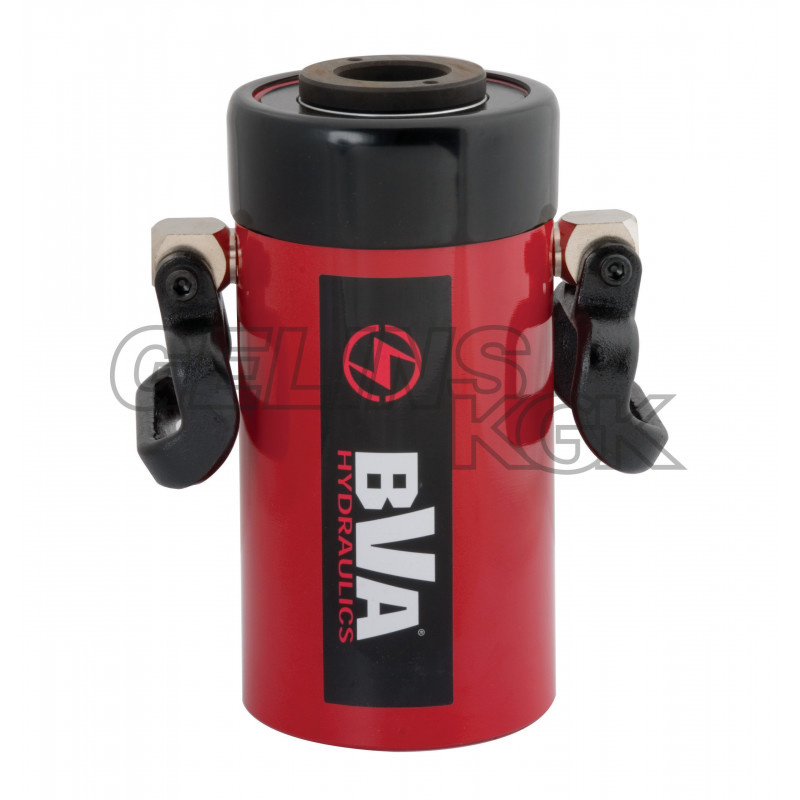

Hålcylinder 60 ton, enkelverkande med fjäderretur, slag 152 mm, centrumhål 54 mm, med 2 st bärhandtag, gänga på cylinderröret
HC hålcylindrar från BVA är tillverkade av höghållfast stål. En hålcylinder kan användas för både dragande och tryckande arbeten. Det bästa användningsområdet för en hålcylinder är att använda en gängad stång för att dra ur bussningar, lager med mera. Skall HC cylindern användas för tryckande applikationer går även detta utmärkt, med den stryktåliga trycksadeln som ingår.
| Kapacitet | 60 ton / 589 kN |
| Slaglängd | 152 mm |
| Effektiv cylinderarea | 84,2 cm² |
| Oljevolym | 1282 cm³ |
| Vikt | 36,8 kg |
| A. Bygghöjd / Min. höjd | 324 mm |
| B. Max höjd | 477 mm |
| C. Hål Ø | 104 mm |
| D. Cylinderns ytter Ø | 159 mm |
| E. Kolvstångens inner Ø | 54 mm |
| F. Kolvstångens ytter Ø | 93 mm |
| J. Kolvstångsgänga | 2¾”-16UN |
| K. Kolvstångsgängans längd | 19 mm |
| H. Utvändig gänga på cylinderrör Ø | 6¼”-12N |
| L. Utvändig gänga på cylinderrör längd | 49 mm |
| G. Avstånd cylinderbotten till oljeinlopp | 27 mm |
| X. Håldelning | 130 mm |
| Y. Gänga | ½”-13UNC |
| Z. Gängans djup | 14 mm |
